Tổng quan cách sử dụng phần mềm điều khiển trạm cân

Phần mềm cân tải BNWeigh Station là phần mềm cân tiên tiến nhất ,được viết dựa trên nhiều cách sử dụng khác nhau, giúp tiết kiệm tài nguyên và nhân lực cho các doanh nghiệp.

Các mô hình sử dụng gồm có:

• Điều khiển 1 cầu cân ra và cân vô (cơ bản)
• Điều khiển 2 cầu cân, 1 cân ra, 1 cân vô
• Điều khiển 2 cầu cân, 2 cân ra vô..

Các mô hình trên đều có thể kết hợp đồng thời các thiết bị ngoại vi như camera giám sát, đầu đọc thẻ từ tự động, đồng hồ kỹ thuật chuyên dụng cho trạm cân.

Cách thức xác định PORT kết nối:

Để sử dụng các mô hình trên, người quản trị cần nắm rõ được các công ngoại vi đang kết nối. Phần mềm BNWeigh Station sẽ hỗ trợ để dò các cổng kết nối, giúp người dùng dễ dàng cấu hình phần mềm.

Đầu tiên, ta vào chức năng quản lý phần cứng của windows bằng cách nhấn vào cửa sổ Windows gõ “device manager”

Tiếp đến ta chọn vào phần quản lý port (hình dưới)

Ta sẽ nhìn thấy nhiều cổng kết nối COM1, COM2, COM3,...

Tiếp đến ta sẽ mở phần mềm để xác định đâu là cổng dành cho kết nối đồng hồ, cổng dành cho thiết bị đọc thẻ từ, …

Ta tháo tất cả các cổng đang kết nối, hệ thống sẽ mất thông tin các cổng đó. Sau đó, ta lần lượt gắn các cổng kết nối lại và ghi chú đâu là cổng COM dành cho các thiết bị.

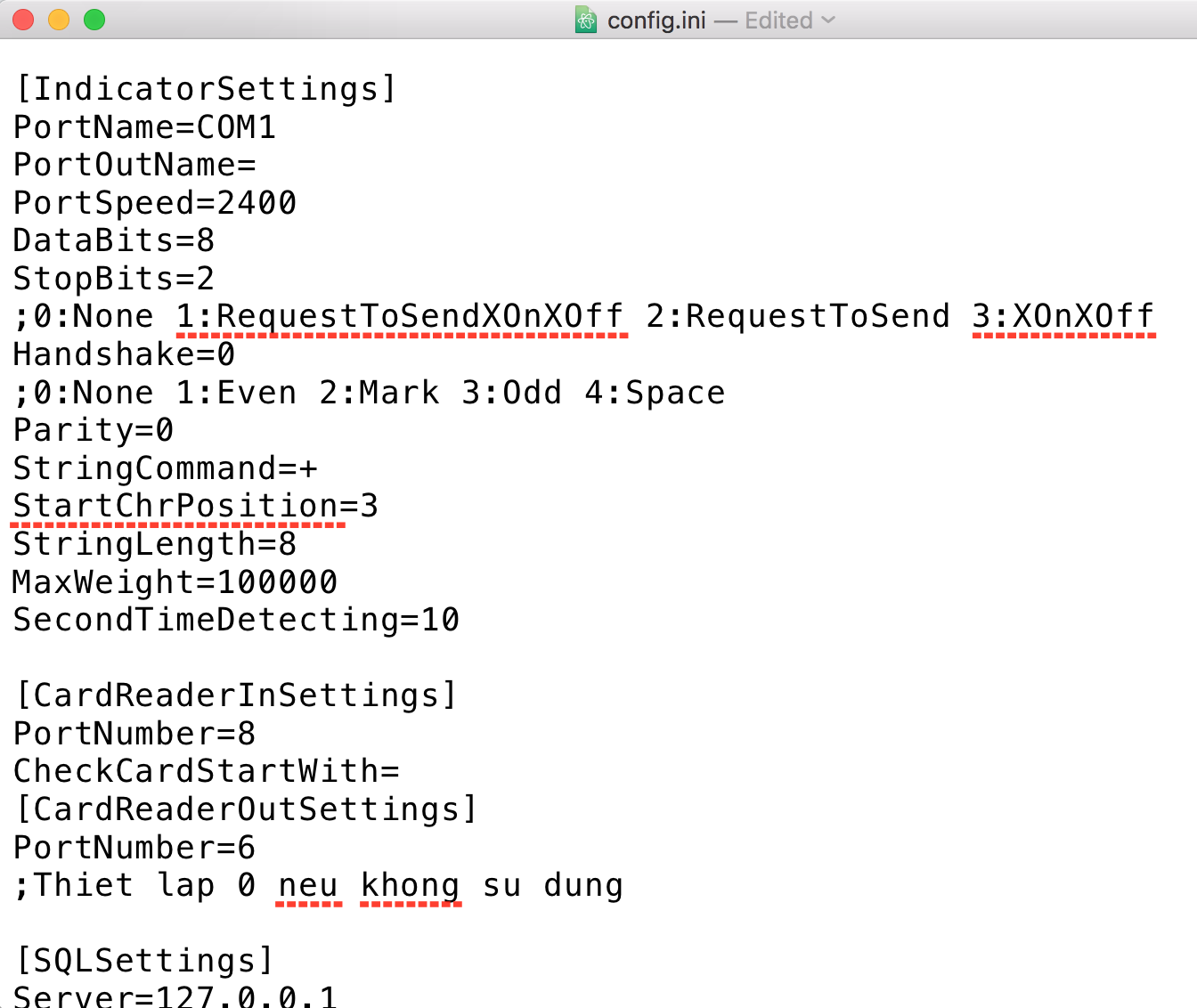

Cấu hình file config.ini trong bộ cài đặt phần mềm

Để cấu hình, ta mở file config.ini trong bộ phần mềm theo các hướng dẫn bên dưới để có thể cấu hình phù hợp với mục đích sử dụng của trạm cân.

Ngoài ra, nếu phần mềm cân xe sử dụng Camera để lưu trữ hình ảnh thùng xe, biển số xe, … thì có thể cầu hình ngay tại file config.ini.

Điều khiển 1 cầu cân ra và cân vô

Đây là mô hình của hầu hết các trạm cân trên Việt Nam và thế giới đang sử dụng, đảm bảo được tính năng quản lý, hiệu quả cao, dễ khắc phục các sự cố xảy ra

Các thông tin cần cấu hình:

PrewviewChannelCameraHeaderRTSP1

Link camera dùng để đọc biển số khi vào

PrewviewChannelCameraHeaderRTSP2

Link camera dùng để đọc biển số khi ra

PrewviewChannelCameraHeaderRTSP3

Link camera xem trực tiếp camera thùng xe

CaptureChannelCameraHeaderRTSP1, 2, 3

Link camera chụp lưu trữ hình ảnh xe vào

IndicatorSetting, PortName

nhập thông tin cổng kết nối đồng hồ.

DataBits, StopBits,...

tham số của nhà sản xuất đồng hồ cân điện tử mà điều chỉnh lại để hệ thống có nhận nhận tín hiệu đúng

CardReaderInSettings, PortName

nhập thông tin cổng vào và cổng ra (chỉ sử dụng số), để “0” nếu không sử dụng

CardReaderOutSettings, PortName

nhập thông tin cổng vào và cổng ra (chỉ sử dụng số), để “0” nếu không sử dụng

CardReaderInSettings,CheckCardStartWith

Chỉ đọc các thẻ từ bắt đầu với mã (dùng phân biệt thẻ từ của doanh nghiệp với các thẻ khác

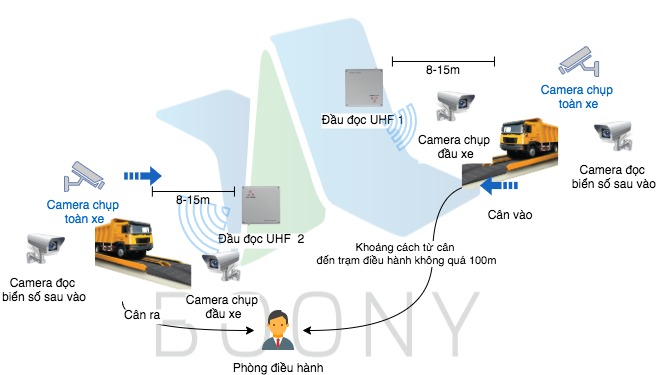

Điều khiển 2 cầu cân, 1 cân ra, 1 cân vô

Đây là hệ thống tự động dành cho các doanh nghiệp có số lượng xe cân ra vô nhiều. Hệ thống có cơ chế tự động vận hành cao, sử dụng duy nhất 1 CPU, 1 điều hành viên điều khiển 2 cầu cân cùng lúc.

Hệ thống sẽ ưu tiên cân đầu vào, khi có khối lượng cân trên cân đầu vào, hệ thống sẽ xử lý trước (các camera, đầu đọc cấu hình, ghi dữ liệu).

Các thông tin cần cấu hình:

PrewviewChannelCameraHeaderRTSP1

Link camera dùng để đọc biển số khi vào

PrewviewChannelCameraHeaderRTSP2

Link camera dùng để đọc biển số khi ra

PrewviewChannelCameraHeaderRTSP3

Link camera xem trực tiếp camera thùng xe (Khuyến khích sử dụng cho cầu cân ở xa phòng điều hành)

CaptureChannelCameraHeaderRTSP1, 2, 3

Link camera chụp lưu trữ hình ảnh xe vào

IndicatorSetting, PortName

nhập thông tin cổng kết nối đồng hồ (cổng COM kèm số trong Device manager)

PortOutName

Thông tin cổng kết nối đồng hồ ở cầu cân cân ra (cổng COM kèm số trong Device manager)

DataBits, StopBits,...

tham số của nhà sản xuất đồng hồ cân điện tử mà điều chỉnh lại để hệ thống có nhận nhận tín hiệu đúng

CardReaderInSettings, PortName

nhập thông tin cổng vào và cổng ra (chỉ sử dụng số), để “0” nếu không sử dụng

CardReaderOutSettings, PortName

nhập thông tin cổng vào và cổng ra (chỉ sử dụng số), để “0” nếu không sử dụng

CardReaderInSettings,CheckCardStartWith

Chỉ đọc các thẻ từ bắt đầu với mã (dùng phân biệt thẻ từ của doanh nghiệp với các thẻ khác)

Điều khiển 2 cầu cân ra - vào

Đây là mô hình mở rộng và dự phòng cho mô hình 2 cầu cân 1 ra 1 vào. Trong trường hợp một cầu cân bị hỏng hoặc các xe tải muốn ra vào thuận tiện, người quản trị có thể sử dụng khi cấu hình tương tự với mô hình 2 cầu cân 1 ra 1 vào.

Hệ thống sẽ dựa vào thông tin các xe có đăng ký vào hay chưa để quyết định tạo phiếu vào hoặc hoàn thành phiếu cân xe.

Tuy nhiên các đầu đọc thẻ từ sẽ gặp hạn chế do chiều của thẻ từ không đúng và không nằm trong tầm đọc thẻ. Để khắc phục tình trạng này, các điều hành viên có thể xem thông tin xe qua camera và nhập tay biển số đảm bảo độ chính xác.
